Mobiler Einsatz der mobilen Laseranlage mit Auftragschweißen an einem Lagersitz

Mobil und flexibel

ALOflex

ALOflex

Mobile Laseranlagen

Die ALOflex ist eine flexible Laseranlage auf Roboterbasis zum mobilen Laserhärten, Auftragschweißen und CMT-Schweißen.

Mobile Laseranlage für Laserhärten und Auftragschweißen

Größte Flexibilität – kleinste Abmaße

Das ALOflex-Konzept

Mit der mobilen Laseranlage ALOflex haben wir uns bewusst für eine Auslagerung sensibler Aggregate auf die mobile Medienstation entschieden. Staubempfindliche Komponenten wie Kühler, PC, Laser und Monitor sind nicht dem direkten Laserbetrieb ausgesetzt und damit umfassend geschützt. Das Fahrwerk mit Roboter kann so leicht und kompakt, agil und flexibel wie keine andere mobile Laseranlage gehalten werden.

Der Roboter ist über eine 15 m lange, flexible Energiekette mit der Medienstation verbunden und besitzt einen großen, mobilen Arbeitsraum.

Ein weiteres Plus der ALOflex ist das Lösen des Roboters vom Raupenfahrwerk und sein Einsatz direkt auf einem Bauteil oder auf einer Lineareinheit als ALOhybrid mit den Vorzügen einer stationären Laserbearbeitungsanlage.

ALOflex – einfach flexibel mobil!

Mobile Laseranlage ALOflex

Kompakt und agil

Die ALOflex ist die am flexibelsten einsetzbare Laserbearbeitungsanlage für Laserhärten, Laserauftragschweißen mit Pulver und Draht sowie CMT-Schweißen.

Passt auf Euro-Palette Ideal für enge Bereiche

Mobile Laseranlage für Laserhärten und Auftragschweißen passt auf eine Euro-Palette
Mobile Laseranlage mit kleiner Größe für enge Arbeitsbereiche

Einsatz auf Bauteil Hoher Arbeitsschutz

Mobiler Einsatz der mobilen Laseranlage direkt auf dem Bauteil
Mobile Station für mobile Laseranlage auf Raupenfahrwerk mit Funkfernbedienung

Lineareinheit einsetzbar 15 m lange Energiekette

Mobile Laseranlage auf Lineareinheit einsetzbar
Mobile Laseranlage mit 15 m langer Energiekette

Technologie im mobilen Einsatz

Vielfältige Anwendungen

Laserhärten ALOhard und ALOhardzoom, Laserpulverauftragschweißen ALOpowder und CMT-Schweißen ALOarc im Formen- und Werkzeugbau sowie im Maschinenbau

Gezieltes Härten von metallischen Oberflächen und Reparatur oder Aufarbeitung von stark beanspruchten Bauteilflächen

Geeignet zur Bearbeitung von Umformwerkzeugen, Maschinenteilen, Schneidwerkzeugen oder Schneckenförderern, Lagersitzen, Walzen u.v.m.

Praxisbeispiel: Mobiles Laserhärten von 14 Meter langen und und 25 Tonnen schweren Druckhülsen einer Freiformschmiede vor Ort beim Kunden.

Laserhärten

mit fester und variabler Laserspurbreite

Lichtbogenschweißen

CMT-Schweißen mit ALOarc

  • Speziell für hohe Auftragsraten geeignet
  • Zum Beschichten und Verbindungsschweißen
  • Additive Fertigung

Auftragschweißen

mit Pulver

  • Aufbringen von Verschleißschutz auf Bauteilen
  • Schnelle Änderung von Bauteilgeometrien

Zusätzliche Anwendungen können optional eingesetzt werden: Laserpulverauftragschweißen mit Innenbeschichtungsoptik* ALOpowderID, Laserdrahtauftragschweißen* ALOwire, Härten mit Scan-Optik* ALOhardscan für eine dynamische Laserstrahlführung sowie eine Hybrid-Technologie aus Draht- und Pulverauftragschweißen* ALOtwin.

*Für diese Einsatzbereiche müssen Module der mobilen Laseranlage angepasst werden.

Vor Ort am Kundenbauteil

Mobile Bearbeitung

  • Transport der mobilen Laseranlage

    Die Komponenten der Laseranlage sind kompakt verstaut für einen einfachen Transport.

  • Verladen der mobilen Laseranlage

    Die Komponenten der Laseranlage befinden sich in transportoptimierten Stationen und sind somit schnell zu verladen und einfach zu transportieren.

  • Einrichten der mobilen Laseranlage

    Die mobile Laseranlage wird vor Ort am Bauteil positioniert und eingerichtet.

  • Teachen der mobilen Laseranlage

    Einfaches Erstellen der Schweißbahnen am Bauteil durch Teachen der mobilen Laseranlage.

  • Aufbau der Laserschutzwände

    Aufbau der zertifizierten Laserschutzwände rund um das Bauteil mit der mobilen Laseranlage.

  • Einrichten der Prozesskontrolle

    Einrichten der Anlagenüberwachung und Prozesskontrolle, der Laserleistungsmessung und die Dokumentation der Prozessparameter mittels OPC UA.

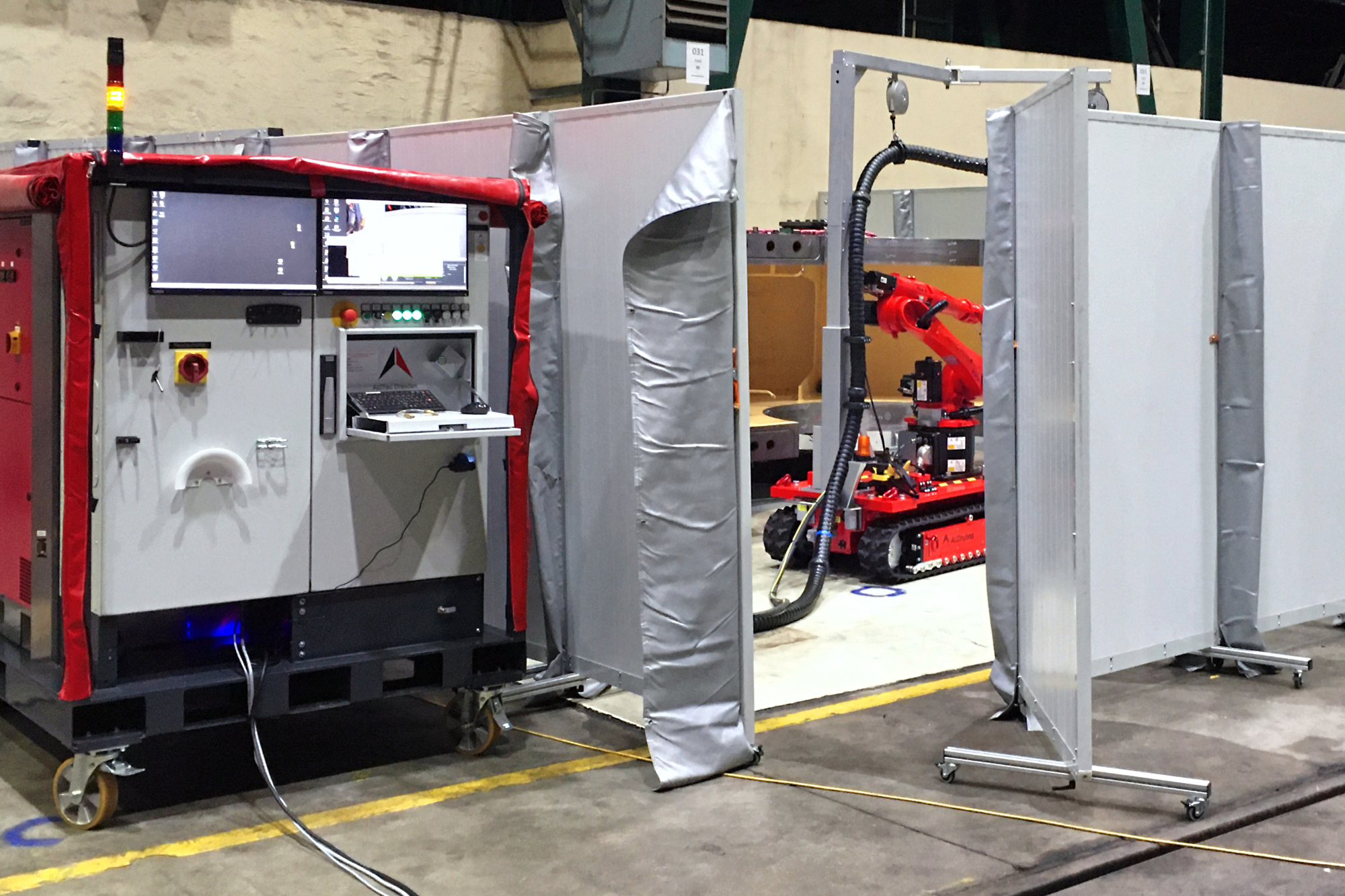

  • Fertig eingerichtete mobile Laseranlage

    Die Anlage und der Pulverförderer sind vor dem Bauteil positioniert und fertig eingerichtet.

  • Prozessaufnahme

    Aufnahme der Prozesskamera während des Laserpulverauftragschweißen am Bauteil.

  • Fertig bearbeiteter Lagersitz

    Schweißbild als Mäanderspur auf einem Lagersitz mit Spurbreite von 3,8 und Lagenhöhe von 1,0 mm.

  • Einsatz als stationäre Anlage

    Nach dem mobilen Reparatureinsatz vor Ort am Bauteil wird die Laseranlage als stationäre 10-Achsen-Laseranlage weiter betrieben.

Mobile Laserbearbeitung

Vorteile der ALOflex

Mobile Laseranlage mit kleinster Größe und Flächenbedarf

Kleinste Größe und Flächenbedarf

Geringster Flächenbedarf im Arbeitsbereich

Intuitive Funkfernbedienung

Intuitive Funkfernbedienung

Bedienung aus übersichtlicher, sicherer Position

Flexibelste Laseranlage der Welt

Mehr Flexibilität geht kaum

Einsatz auf Raupenfahrwerk, auf Bauteil oder stationär

Schutz von Komponenten

Schutz von Komponenten

Empfindliche Komponenten sind in die mobile Medienstation ausgelagert

Laseranlage mit maximaler 10 kW Laserleistung

Maximale 10 kW Laserleistung

10 kW Laserleistung auf der mobilen Laseranlage möglich

Laseranlage mit bis zu 10 synchronisierte Achsen

Bis zu 10 synchronisierte Achsen

Bis zu 8 beim mobilen Einsatz und bis zu 10 synchronisierte Achsen beim stationären Einsatz

Einfache Anlagenbedienung

Einfache Anlagenbedienung

Einfache Bedienung durch vordefinierte Programmabläufe

Durchdachtes Transportkonzept

Durchdachtes Transportkonzept

Optimierte Transportgrößen für den Versand per LKW, Schiff oder Flugzeug

Sicher, sicherer, ALOprotect

Sicher, sicherer, ALOprotect

Zertifizierte Schutzwände mit Schutzgrenze (E86) von 13,8 MW/qm

Mobile Laseranlage für Laserhärten und Auftragschweißen

Modulares Anlagensystem

Technische Ausstattung

Wir planen und bauen Ihre individuelle, mobile Laseranlage zum Härten, Auftragschweißen (Pulver und Draht) oder CMT-Schweißen.

Anschlüsse

Strom / Druckluft / Gas

  • Stromversorgung: 400 V / 50 Hz / 32 A (je nach Anlagenkonfiguration)
  • Druckluftanschluss: 6 bar
  • Gas: Argon 7 bar

Roboter

Achsen / Reichweite / Traglast

  • 6-Achs-Roboter
  • Reichweite: ab 1,81 m
  • Traglast: ab 20 kg

Laser

Leistung

  • Faser-gekoppelter Hochleistungsdiodenlaser
  • Laserleistung: bis 10 kW

Optik

Härten / Schweißen / CMT-Schweißen

  • Härten (ALOhardzoom): Zoomoptik 5 mm – 40 mm (2D-Zoomoptik)
  • Schweißen (ALOpowder): Spotgröße variabel auslegbar
  • CMT-Schweißen (ALOarc)

Peripherie

Positionierer

  • Dreh-Kipp-Tisch mit 2 Achsen für Positionierung

Add ‑ on

Hilfs- und Zusatzgeräte

  • Laserleistungsregelung
  • Linienscanner
  • 3D-Taster
  • Modulares Spiegelsystem geeignet für ALOhardzoom
  • Spannmittel

Software

Hilfs- und Zusatzgeräte

  • Software für die Laserleistungsregelung
  • Offline Programmiersoftware
  • Makros (Programmierassistent) zur einfachen Bedienung
  • Scansoftware zur 3D-Oberflächendigitalisierung

Individuelle Ausstattungen

Anlagenmodule

Bearbeitungsoptiken für Laserhärten

Bearbeitungsoptiken für Laserhärten

Bearbeitungsoptiken für Auftragschweißen

Bearbeitungsoptiken für Auftragschweißen

6-Achs-Roboter für 3D-Laserstrahlbewegung

6-Achs-Roboter für 3D-Laserstrahlbewegung

Fahrwerk mit Funksteuerung für mobile Laseranlagen

Fahrwerk mit Funksteuerung für mobile Laseranlagen

Dreh-Kipp-Tisch mit 2 Achsen für Positionierung

Dreh-Kipp-Tisch mit 2 Achsen für Positionierung

Mobile Medienstation für mobile Laseranlagen

Mobile Medienstation für mobile Laseranlagen

Mobile Station für Schutzwände und Roboter

Mobile Station für Schutzwände und Roboter

Mobile Laserschutzwände

Laserschutzkonzept mit Laserschutzwänden

Kompakt und flexibel wie keine Zweite!

Mobil können wir.

Die mobile Laseranlage ALOflex ist für vielseitigste Einsätze direkt am Bauteil beim Kunden vor Ort konzipiert und modular erweiterbar.

Mobile Laseranlage für Laserhärten und Auftragschweißen vor Ort bei einem Kundenbauteil

Unsere mobilen Laseranlagen im bewegten Bild

Film ab – Laser an

Mobiles Laserhärten von Druckhülsen
Mobile Laserbearbeitungsanlage ALOflex
