Montage einer stationären Laseranlage auf Roboterbasis für Laserhärten, Auftragschweißen und Additive Fertigung

Präzise und leistungsstark

ALOstation

ALOstation

Stationäre Laseranlagen

Wir bieten unseren Kunden eine „state-of-the-art“ Systemintegration für die optimale Bearbeitung der Bauteile, die sich durch eine hohe Leistungsfähigkeit und Flexibilität kennzeichnet.

Unkompliziert und leistungsfähig

Das ALOstation-Konzept

Die ALOstation ist eine stationäre Roboteranlage für die präzise Oberflächenbearbeitung von Bauteilen. Sie vereint die Technologien Laserhärten, Laserauftragschweißen mit Pulver oder Draht sowie das Lichtbogenschweißen (CMT-Schweißen). Als Basis dient ein hochwertiger Industrieroboter mit 6 synchronisierten Achsen, welche durch modulare Komponenten wie Lineareinheit oder Dreh-Kipp-Tisch auf bis zu 16 synchronisierte Achsen erweitert werden können. Die Bearbeitung der Oberflächen erfolgt durch hochpräzise Bearbeitungsköpfe und einem fasergekoppelten Hochleistungsdiodenlaser mit bis zu 45 kW Ausgangsleistung. Der Technologiewechsel kann dank unseres Schnellwechselsystems einfach und vor allem schnell durchgeführt werden.

Die Bedienung der ALOstation ist dank vordefinierter Makros (Programmierassistent) und Laserleistungsregelung durch E-MAqS-Wärmebildkamera und LompocPro-Steuerung einfach und unkompliziert.

ALOstation – wir bauen Ihre Anlage nach Ihren Bedürfnissen!

Laseranlage ALOstation

Vielfältiger Einsatz

Neben der Einsatzmöglichkeit zum Oberflächenhärten, Reparatur und Beschichtung sowie Schweißen und Additive Fertigung besticht die ALOstation mit einem schnellen und reibungslosen Technologiewechsel mittels Schnellwechselsystem, bis zu 16 synchronisierten Achsen und einer sehr einfachen Bedienbarkeit und Steuerung.

Laserhärten CMT‑Schweißen

Stationäre Laseranlage zum Härten
Stationäre Laseranlage zum Auftragschweißen mit Pulver

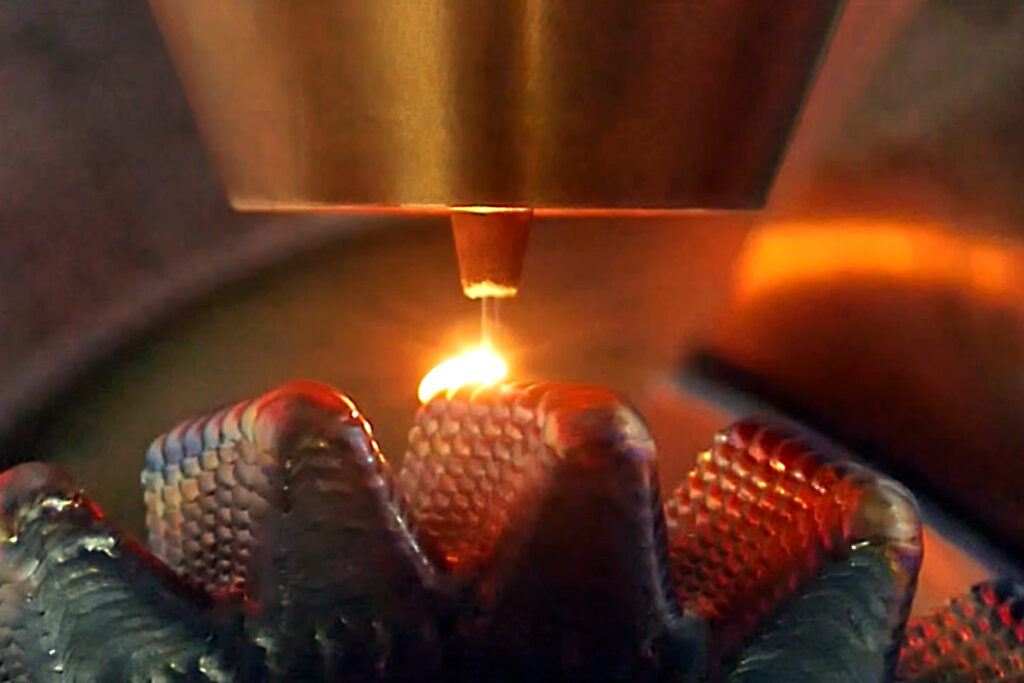

Auftragschweißen mit Pulver und Draht

Stationäre Laseranlage zum Auftragschweißen mit Draht
Stationäre Laseranlage zum Auftragschweißen mit Pulver

Schneller Technologiewechsel

Stationäre Laseranlagen zum Laserhärten und Auftragschweißen
Stationäre Laseranlagen zum Laserhärten und Auftragschweißen

Technologie im stationären Einsatz

Vielfältige Anwendungen

Laserhärten ALOhard mit fester und variabler Laserspurbreite sowie dynamischer Laseroptik, Laserpulverauftragschweißen ALOpowder mit fester und variabler Laserspurbreite und Innenbeschichtung, Laserdrahtauftragschweißen ALOwire und CMT-Schweißen ALOarc im Formen- und Werkzeugbau sowie im Maschinenbau

Gezieltes Härten von metallischen Oberflächen und Reparatur oder Aufarbeitung von stark beanspruchten Bauteilflächen, Beschichtung und additive Fertigung

Geeignet zur Bearbeitung von Umformwerkzeugen, Maschinenteilen, Schneidwerkzeugen oder Schneckenförderern, Lagersitzen, Walzen u.v.m.

Laserhärten

mit fester und variabler Laserspurbreite

  • Für maximale Härtewerte an der Bauteiloberfläche
  • Verbesserung des Verschleißverhaltens
  • Einsatz mit fester, variabler Laserspurbreite und dynamischer Laserstrahlführung

Auftragschweißen

mit Pulver

  • Aufbringen von Verschleißschutz auf Bauteilen
  • Reparatur von verschlissenen Bauteilen
  • Schnelle Änderung von Bauteilgeometrien
  • Einsatz mit fester und variabler Laserspurbreite und mit Innenbeschichtungsoptik
  • Additive Fertigung

Auftragschweißen

mit Draht

  • Aufbringen von Verschleißschutz auf Bauteilen
  • Reparatur von verschlissenen Bauteilen
  • Schnelle Änderung von Bauteilgeometrien
  • Additive Fertigung

Lichtbogenschweißen

CMT-Schweißen mit ALOarc

  • Speziell für hohe Auftragsraten geeignet
  • Zum Beschichten und Verbindungsschweißen
  • Additive Fertigung
Additive Fertigung mit CMT-Schweißen

Anlagenbau

Weltweit im Einsatz

  • Anlage für Laserhärten

    Roboteranlage zum Laserhärten mit Dreh-Kipp-Tisch und Kipp-Tisch.

    Schweiz · Egerkingen
    Härterei Gerster AG

  • Anlage für Laserhärten

    Einrichten der Roboteranlage zum Laserhärten.

    Schweiz · Egerkingen
    Härterei Gerster AG

  • Anlage für Laserhärten

    Einrichten der Roboteranlage zum Laserhärten.

    Schweiz · Egerkingen
    Härterei Gerster AG

  • Anlage für Laserhärten

    Übergabe der Roboteranlage für Laserhärten an die Härterei Gerster AG in Egerkingen, Schweiz.

    Schweiz · Egerkingen
    Härterei Gerster AG

  • Anlage für Laserhärten

    Roboteranlage für Laserhärten mit 2 Dreh-Schwenkachsen in separaten Laserkammern für höhere Effizienz und Rentabilität.

    Österreich

  • Anlage für Laserhärten

    Roboteranlage für Laserhärten mit 2 Dreh-Schwenkachsen in separaten Laserkammern für höhere Effizienz und Rentabilität.

    Österreich

  • Anlage für Laserhärten

    Roboteranlage für Laserhärten mit 2 Dreh-Schwenkachsen in separaten Laserkammern für höhere Effizienz und Rentabilität.

    Österreich

  • Anlage für Auftragschweißen

    Roboteranlage für Laserauftragschweißen mit Pulver für Außen- und Innenbeschichtung inklusive Dreh-Kipp-Tisch mit 2 Achsen für Teilepositionierung.

    Belgien · Waregem
    Gearcraft Vanhoutte

  • Anlage für Auftragschweißen

    Roboteranlage für Laserauftragschweißen mit Pulver für Außen- und Innenbeschichtung inklusive Dreh-Kipp-Tisch mit 2 Achsen für Teilepositionierung.

    Belgien · Waregem
    Gearcraft Vanhoutte

Stationäre Laserbearbeitung

Vorteile der ALOstation

Skalierbare Laseranlagen und Module

Skalierbare Anlagen und Module

Individuelle Bauweise – ganz nach Ihren Anforderungen

Stationäre Laseranlagen mit bis zu 16 synchronisierte Achsen

Bis zu 16 synchronisierte Achsen

beim Einsatz auf Lineareinheit und Dreh-Kipp-Tisch

Schneller Technologiewechsel mit dem ALOtec-Schnellwechselsystem

Schneller Technologiewechsel

mit dem ALOtec-Schnellwechselsystem

Kontinuierliche Dokumentation der Prozessparameter und Laserleistung

Kontinuierliche Dokumentation

der Prozessparameter und Laserleistung

Technologisch auf dem neusten Stand durch eigene Forschung und Auftragsarbeiten

Technologisch auf dem neusten Stand

durch eigene Forschung und Auftragsarbeiten

Maximale 45 kW Laserleistung bis zu 45 kW Laserleistung möglich

Maximale 45 kW Laserleistung

Bis zu 45 kW Laserleistung möglich

Einfache Anlagenbedienung durch vordefinierte Programmabläufe

Einfache Anlagenbedienung

Einfache Bedienung durch vordefinierte Programmabläufe

Offline-Programmierung via CAD/CAM und Scan der Geometrie zur Bahnplanung

Offline-Programmierung

via CAD/CAM und Scan der Geometrie zur Bahnplanung

Zuverlässiger Service und Support
Weltweite Wartungen, Systemupdates und Schulungen

Zuverlässiger Service und Support

Weltweite Wartungen, Systemupdates und Schulungen

Roboter einer Laseranlage

Modulares Anlagensystem

Technische Ausstattung

Wir planen und bauen Ihre individuelle, stationäre Laseranlage zum Härten, Auftragschweißen mit Pulver und Draht oder zum CMT-Schweißen.

Anschlüsse

Strom / Druckluft / Gas

  • Stromversorgung: 400 V / 50 Hz / 32 A (je nach Anlagenkonfiguration)
  • Druckluftanschluss: 6 bar
  • Gas: Argon 7 bar

Roboter

Achsen / Reichweite / Traglast

  • 6-Achs-Roboter
  • unterschiedliche Reichweite je nach Anlagenkonfiguration
  • unterschiedliche Traglast je nach Anlagenkonfiguration

Laser

Leistung

  • Faser-gekoppelter Hochleistungsdiodenlaser (andere Laser möglich)
  • Laserleistung: bis 45 kW

Optik

Härten / Schweißen / CMT-Schweißen

  • Laserhärten ALOhard (feste Laserspurbreite), ALOhardzoom (variable Laserspurbreite), ALOhardscan (dynamische Laseroptik)
  • Pulverauftragschweißen ALOpowder (feste Laserspurbreite), ALOpowderzoom (variable Laserspurbreite), ALOpowderID (Innenbeschichtungsoptik), ALOpowderwide (Breitstrahldüse)
  • Drahtauftragschweißen ALOwire
  • Pulver- und Drahtauftragschweißen ALOtwin als hybride Technologie
  • CMT-Schweißen ALOarc

Peripherie

Positionierer und Lineareinheit

  • Lineareinheit
  • Dreh-Kipp-Tisch mit 2 Achsen für Positionierung
  • Dreh-Tisch mit 1 Achse für Positionierung
  • Drehmodul für Wellen und Behälter
  • Wendetisch
  • Viele weitere Peripheriegeräte je nach Konfiguration

Add ‑ on

Hilfs- und Zusatzgeräte

  • Laserleistungsregelung
  • Linienscanner
  • 3D-Taster
  • Modulares Spiegelsystem geeignet für ALOhardzoom
  • Spannmittel

Software

Hilfs- und Zusatzgeräte

  • Software für die Laserleistungsregelung
  • Offline Programmiersoftware
  • Makros (Programmierassistent) zur einfachen Bedienung
  • Scansoftware zur 3D-Oberflächendigitalisierung

Individuelle Ausstattungen

Anlagenmodule

Bearbeitungsoptiken für Laserhärten und Auftragschweißen

Bearbeitungsoptiken für Laserhärten und Auftragschweißen

6-Achs-Roboter für 3D-Laserstrahlbewegung

6-Achs-Roboter für 3D-Laserstrahlbewegung

Lineareinheit für stationäre Nutzung

Lineareinheit für stationäre Nutzung

Bedienstation für stationäre Anlagen

Bedienstation für stationäre Anlagen

Dreh-Kipp-Tisch mit 1 und 2 Achsen für Positionierung

Dreh-Kipp-Tisch mit 1 und 2 Achsen für Positionierung

Dreh-Tisch mit 1 Achse für Positionierung

Dreh-Tisch mit 1 Achse für Positionierung

Drehmodul mit variabler Lünette

Drehmodul mit variabler Lünette

Module und Zubehör wie z.B. Pulverförderer

Module und Zubehör wie z.B. Pulverförderer

Module und Zubehör wie z.B. Drahtförderer

Module und Zubehör wie z.B. Drahtförderer

Lasermodul mit bis zu 45 kW Laserleistung

Lasermodul mit bis zu 45 kW Laserleistung

Absaugung und Kabinenabsaugung

Absaugung und Kabinenabsaugung

Laserschutzkonzept mit individuellen Schutzkabinen

Laserschutzkonzept mit individuellen Schutzkabinen

Stationäre Anlage mit einfacher Bedienung gesucht?

Reden wir.

Die Laseranlage ALOstation ist für vielseitigste Einsätze konzipiert und modular erweiterbar. Die Bedienung ist einfach und vorinstallierte Programmabläufe führen schnell und sicher durch die Prozesse.

Stationäre Laseranlage repariert mit Auftragschweißen einen Lagersitz
